金多利切割设备,操作简单,性能稳定
  • 龙门数控切割机
龙门数控切割机,龙门切割机,数控切割机-金多利-广创易胜

龙门数控切割机,龙门切割机,数控切割机,等离子切割机是一种应用特别广泛的切割下料设备,机电设备结合计算机和软件,可以切割任意形状的板类或管类工件,很大提高切割质量和效率,增加材料的利用率和切割品质的稳定性,降低了工人的劳动强度。

全国热线

023-68539071

产品简介 / Introduction

产品特点Product characteristics

切割机采用主、箱型梁结构,设计合理,结构稳定。

切割机主梁采用结构件一次加工成型,保证设备强度;箱型梁采用专用工装进行装配,保证装配后整体精度。

行走驱动装置采用华远专利技术结构设计,该项技术能自动调整齿轮与齿条间的间隙,保证相对间处于更佳的啮合状态。

切割机结构件经过整体退火工艺处理应力,保证设备长期稳定运行、延长使用寿命。

所有元器件均选用国外大型品牌,保证设备长时间使用。

产品细节Product details

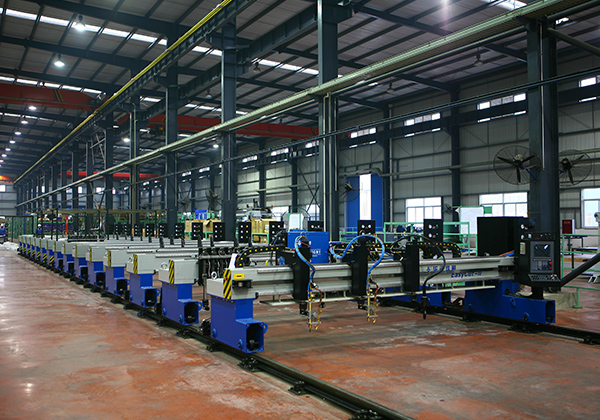

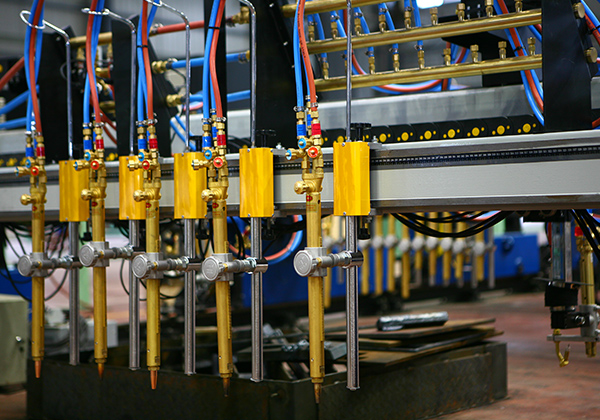

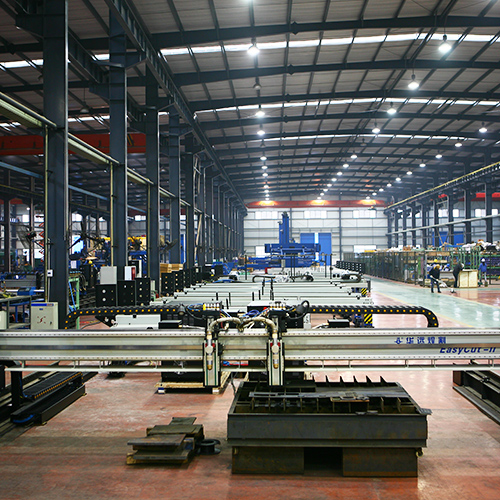

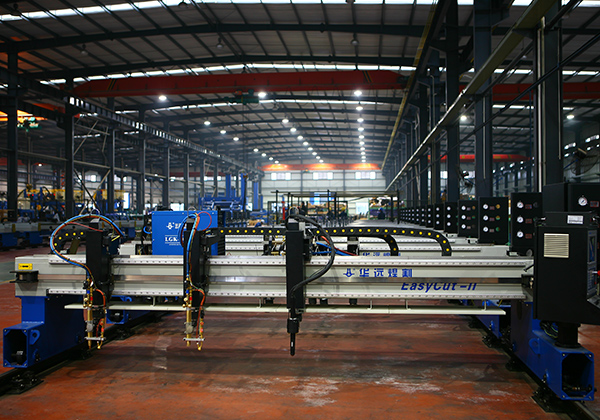

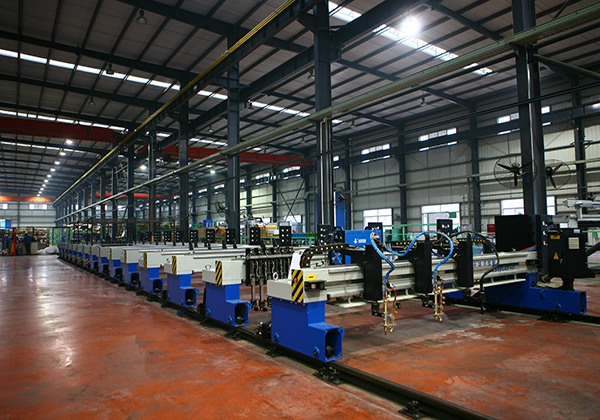

  • 龙门数控切割机成品展示
  • 龙门数控切割机成品展示
  • 龙门数控切割机成品展示
  • 龙门数控切割机成品展示
  • 等离子防碰撞装置等离子防碰撞装置
  • 浮动驱动机构浮动驱动机构

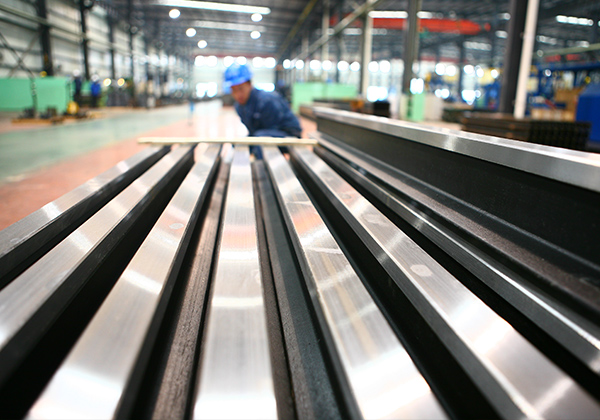

  • 轨道轨道

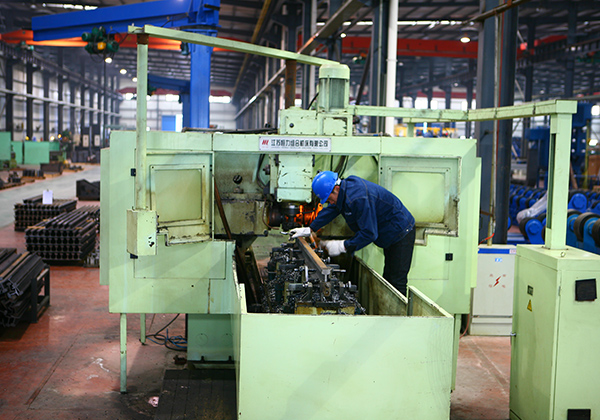

  • 轨道铣削专机轨道铣削专机
  • 直线三割炬装置直条切割枪

产品参数Product parameters

主要技术参数

规格参数 2500mm 3150mm 4000mm 5000mm 6300mm 7000mm 8000mm 10000mm
驱动方式 单边驱动(火焰切割) 双边驱动
双边驱动(等离子切割)
有效切割宽度(mm) 跨距-400mm(单移动体)
行走轨道长度(mm) 视用户需求配置轨道长度
有效切割长度 标配:轨道长度—2米;配置电动清扫装置:轨道长度-2.5米
机床空程速度 单边驱动:0-6000mm/min
双边驱动:0-12000mm/min
切割速度 火焰切割:50-750mm/min
等离子切割:50-6000mm/min
切割厚度 火焰切割(标配):6~150mm
等离子切割:视等离子电源而定
机床供电条件 3~380V±10%,50Hz±1%
割炬升降行程 200mm
机床执行标准 国家标准ISO9013-2002

切割方式选择:火焰切割/空气等离子切割/精细等离子切割

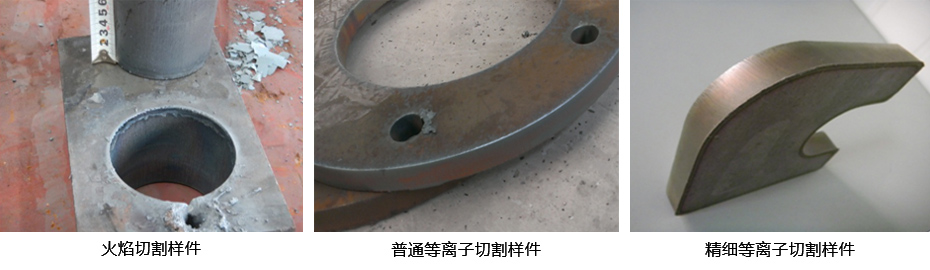

切割方式对照表
切割方式
比较项目
火焰切割 空气等离子切割 精细等离子切割
1 穿孔切割厚度 国产枪:6~150mm
进口枪:6~300mm
0.5~80mm 0.5~50mm
2 切割速度 50-750mm/min 50-6000mm/min 50-6000mm/min
3 切割板材 限碳钢板 切割碳钢板、不锈钢板、铝板、铜板等金属材料
4 垂直度 <2° <5° <3°
5 表面粗糙度 ★★ ★★★
6 加工零件质量优势 ★★★ ★★ ★★★★
7 购置成本优势 ★★ ★★★★
8 易损件消耗优势 ★★ ★★
9 使用成本优势 ★★★ ★★
10 维护成本优势 ★★
11 操作人员要求优势 ★★
12 后续处理优势 ★★
金多利

等离子电源选择

华远典型等离子电源主要技术参数
等离子型号
项目名称
LG-65MA LG-125HA LG-200HA LGK-300IGBT LGK-400IGBT
额定输入容量 10KVA 24.1KVA 55.3KVA 70.1KVA 94.1KVA
额定输入电流 65A 125A 200A 300A 400A
额定输入电压 106V 130V 200V 110V 143V
输出电流调节范围 30~65A 30~125A 40~200A 60~300A 60~400A
额定负载持续率 60%(40℃) 100%(40℃) 100%(40℃) 100%(40℃) 100%(40℃)
穿孔切割厚度 ≤15mm ≤20mm ≤25mm ≤40mm ≤50mm
质量切割厚度 ≤10mm ≤15mm ≤20mm ≤30mm ≤40mm
zui大切割厚度 ≤20mm ≤25mm ≤32mm ≤65mm ≤80mm
注:若用户选用其它等离子电源,相关参数参照其样本资料。推荐选用HYW-10A液体冷却机,只有使用该冷却机才能发挥出LGK系列等离子电源的使用效能。

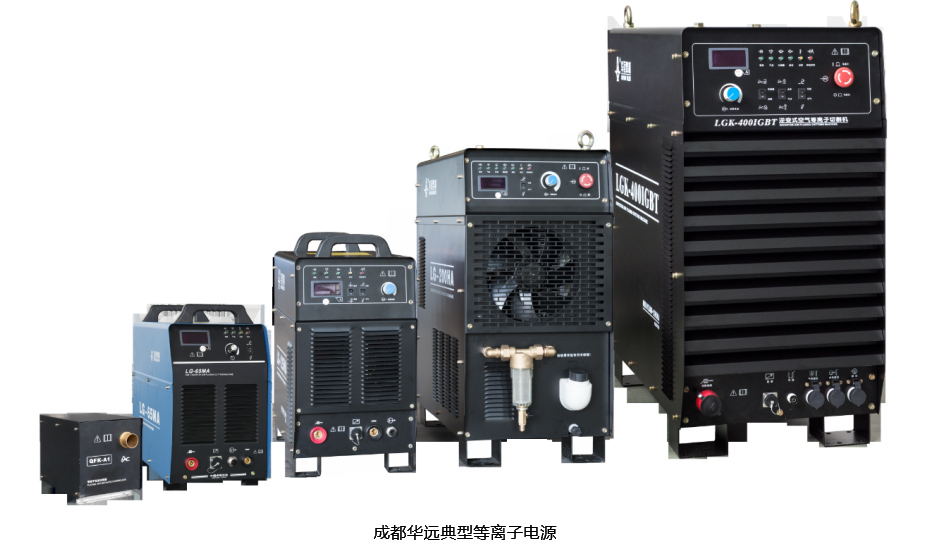

成都华远典型等离子电源

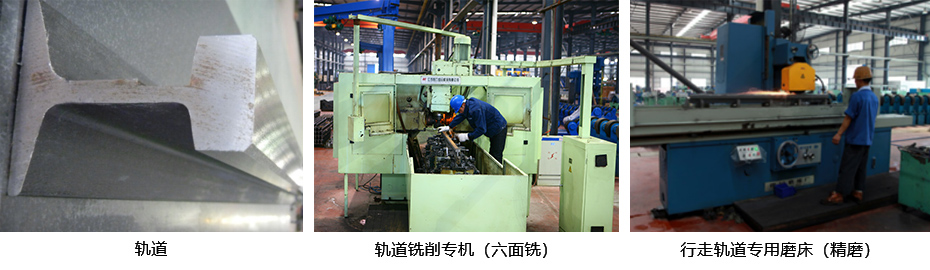

行走轨道规格及长度选择

行走轨道规格及长度选择
轨道规格 P24(55 Q) P38(U71Mn) P43(U71Mn) P50(U71Mn)
轨道长度(2m一节)
行走轨道规格及长度选择

功能配置部件选择

火焰割炬 等离子割炬
项目内容 配置情况 项目内容 配置情况
自动点火 弧压调高器
电容调高 割炬防撞装置
喷粉划线 水雾保护
直线三割炬 抽风除尘系统
高低氧预热
三级穿孔
气体汇流排
注:▲表示标配,○表示选配。

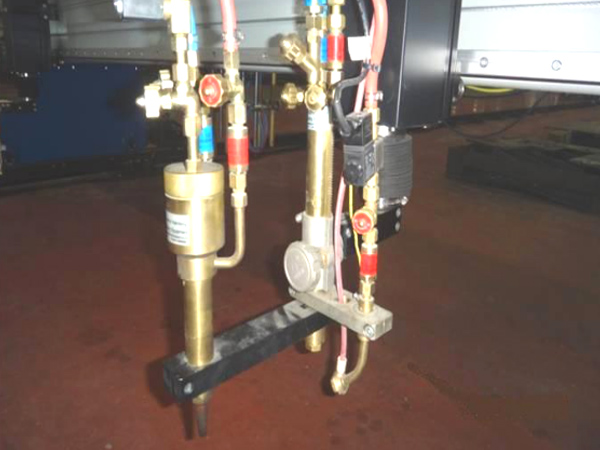

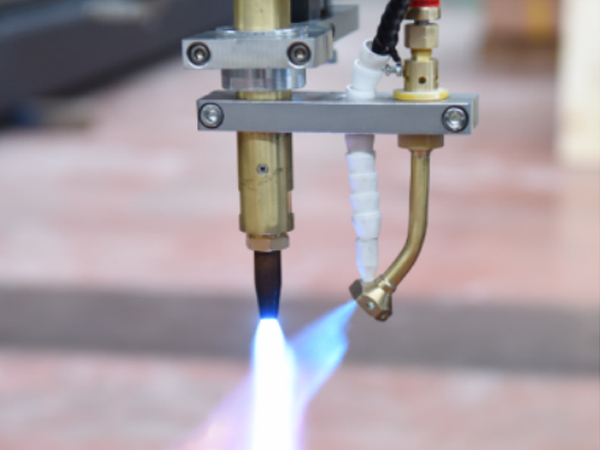

自动点火装置

自动点火装置:

点火装置配有电磁阀和高压包等电气元件,用夹套安装在机用火焰割炬上。调整割嘴和点火装置产生火源的距离,通过电磁阀起劲,电源接通后,高压包即产生高电压出现火源,同割嘴火口汇合,实现点火,使用点火装置可使作业更方面,提高工作效率,降低割嘴的无效燃烧的时间。
电容调高装置

电容调高装置:

用于检测火焰割嘴与工件之间的距离,当工件与割嘴的高度发生变化时,电容调高装置将自动控制割枪升降,保证割嘴与工件之间距离恒定。
喷粉划线装置

喷粉划线装置:

利用乙炔、丙烷等燃气在氧气中燃烧所产生的热量将锌粉熔化喷到钢板表面,从而形成不易擦拭的白色线条。 此线条作为构件安装基准线或其它基准线。

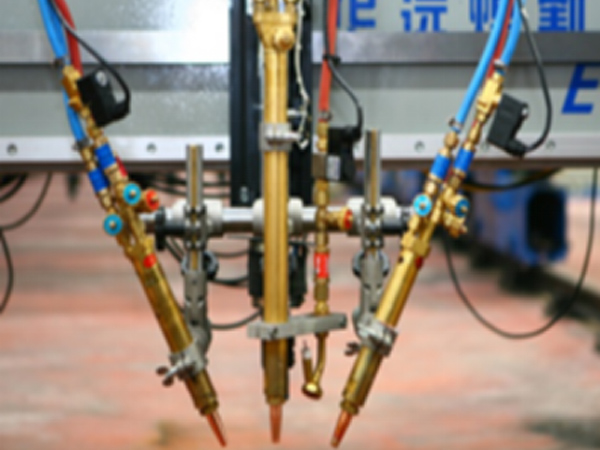

直线三割炬装置

直线三割炬装置:

用于板材焊接前的坡口加工,如X、Y、K、V型直线坡口切割。 在切割过程中不能改变切割方向,只能沿直线方向切割。
高低预热装置

高低预热装置:

通过系统程序控制电磁阀动作,在钢板预热过程中,加大预热氧的压力和流量,加速钢板的预热,大大减少了预热时间;预热完成后,立刻降低预热氧的压力和流量,不仅提高生产效率,大大降低切割燃气的消耗量,还保证了更高的切割质量。
三级穿孔装置

三级穿孔装置:

主要用于厚板(>80mm)切割,通过气体调节阀调节切割氧的3个逐级增大的压力,主要解决大厚板切割时一次穿孔飞溅和穿孔点太大的问题,也提高割嘴的使用寿命。

气体汇流排:

主要作用是将多个气瓶并联使用,减少换气次数,实现集中供气,提高工作效率。

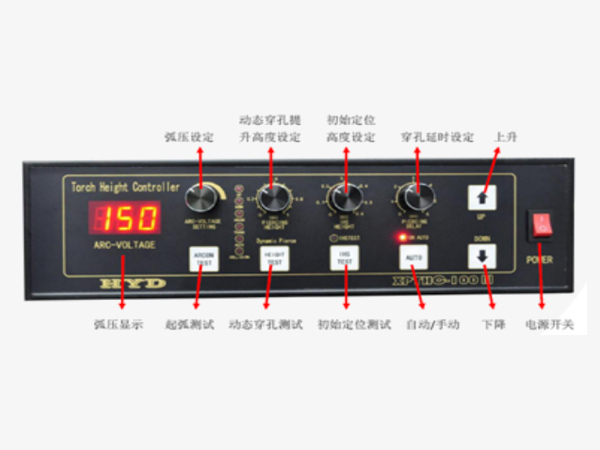

弧压调高装置

弧压调高装置:

利用切割电源基本恒流特性,通过检测等离子弧电压的变化来检测等离子割枪在切割过程中高度的变化,实现对切割割枪高度的控制。

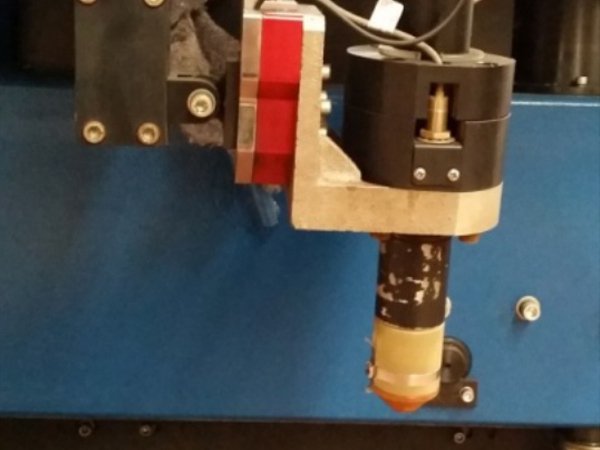

割炬防碰撞装置

割炬防碰撞装置:

等离子割炬安装于磁性防碰撞装置上,当割枪与钢板发生碰撞时,磁性防碰撞装置会自动分离,防止割枪撞坏,并且分离后的割枪与移动体之间有钢绳连接,不会掉落;系统也会立刻暂停一切动作,以保护割枪。

金多利专注焊接、切割、除尘设备及相关配件的生产销售,是成都华远焊机、德国泛音空心钻机、广创易胜钢构设备的战略合作伙伴,为用户提供高性价比的焊机、等离子切割机、数控切割机、激光切割机、焊割除尘设备、焊割配件、五金工具,承接焊接切割及钢构设备的维修,长期备有大量出租的焊机及等离子切割机,可满足工地及工厂的租赁需求。欢迎随时咨询龙门数控切割机,龙门切割机,数控切割机,等离子切割机,我们将竭诚为您服务
