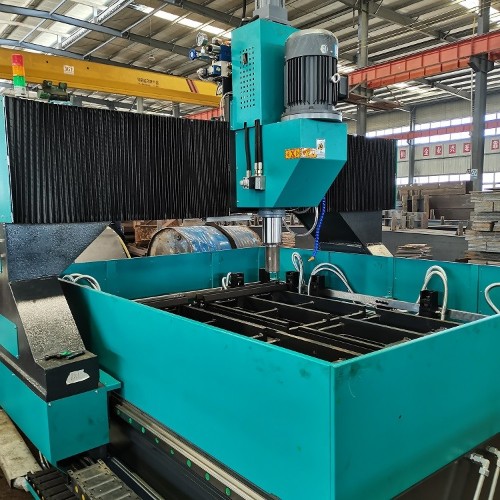

广创易胜龙门式数控平面钻床GCPZ2016,是高能效的平板钻孔加工设备,设备主要由床身、龙门架、动力头、自动排屑与循环冷冻系统、电气系统等组成。

全国热线

023-68539071

产品简介 / Introduction

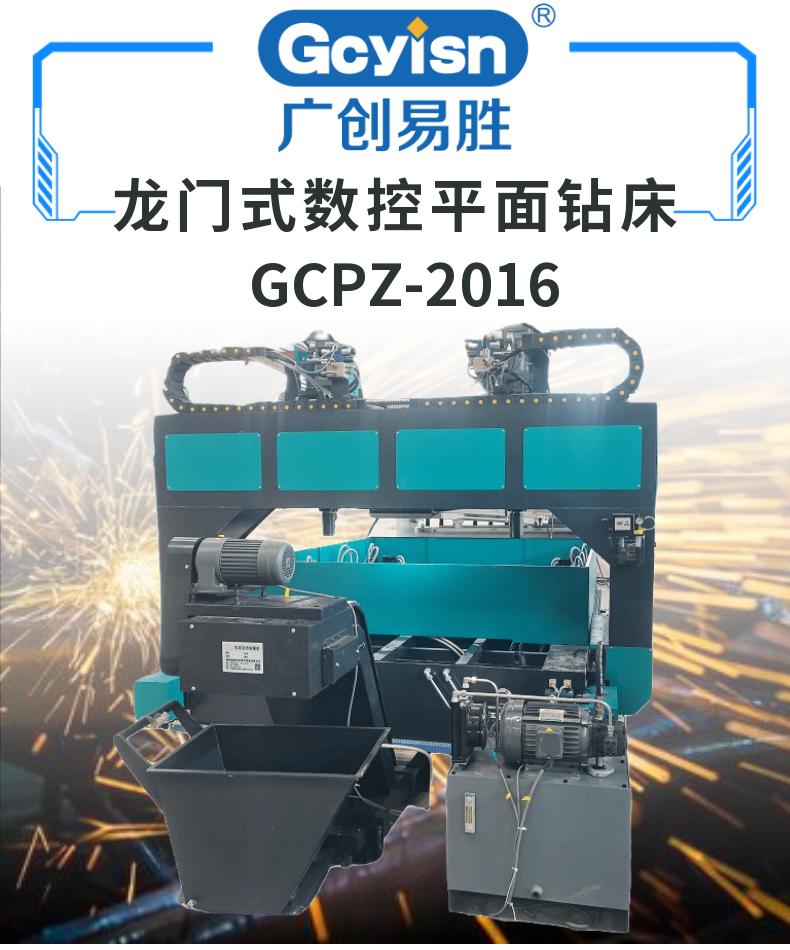

龙门式数控平面钻床 GCPZ-2016 (1)


一、产品优势:

1.它是摇臂钻效率的三倍;

2.可以通过PLC导入图纸,不需要人工划线定位;

3.液压自控动力头,可以快速进给,自动转攻进,快速退回;

4.链式排屑可以将废屑自动回收到排屑箱内,冷冻水可循环使用,更环保;

5.配备快换夹头,可以快速更换钻头;

6.广创易胜龙门式数控平面钻床GCPZ2016分为ABCD四个区域,当AB区域工作时,CD区域可以进行上下料,动力头一直处于工作状态,而传统摇臂钻需要人工进行划线定位,上下料时钻头处于停止状态;

7.广创易胜龙门式数控平面钻床GCPZ2016主机重达6吨,刚性足稳定性强,提高了钻孔精度,延长钻头使用寿命;

8.床身和龙门架采用25mm的钢板焊接,抛丸喷塑处理,结实耐用,漆面不易脱落。

二、设备用途

广创易胜龙门式数控平面钻床GCPZ2016是高能效的平板钻孔加工设备,设备主要由床身、龙门架、动力头、自动排屑与循环冷冻系统、电气系统等组成。具有高精度、高能效、高刚性、高可靠性等特点,加工区域分四个加工区,可以一边钻孔,一边装卸工件,同时还能进行钻孔加工文件编程。

适用于钢结构、桥梁、电力通讯铁塔、热电站锅炉支架等行业连结板、地脚板、端头板、模板、法兰盘、结构件等零件的钻孔加工工序。加工的构件精度满足国家标准《钢结构结构施工质量验收规范》(编号为GB50205-2001)。

三、设备结构

1、床身

床身由机座、框式支撑架和活动支撑条组成,均采用钢板焊接而成,经时效处理去除应力。工作台面上安装有框式支撑架,框式支撑架上面与活动支架组合安装,由蝶形螺钉固定,松紧蝶形螺钉调节活动支架之间的距离以满足加工工件的支撑。加工区域宽敞,分左右共四个加工区,可以一边钻孔,一边装卸工件,同时还能进行钻孔加工文件编程。 工作台四周分布由十二支快速可移位的自动液压夹钳,可一次装夹单块或重叠装夹多块钢板。机座左、右侧面上,各布置由一根高承载力的直线滚动导轨副,用于移动龙门左、右支架的导向。机座左侧装有一套经由 交流伺服电机、同步带轮、滚珠丝杠组成的驱动机构用于龙门纵向移动(X轴)。机座右侧装有一套液压锁紧块,在钻孔时锁住龙门,减少导轨滑块和滚珠丝杠副的受力,保证高的定位精度和重复定位精度。

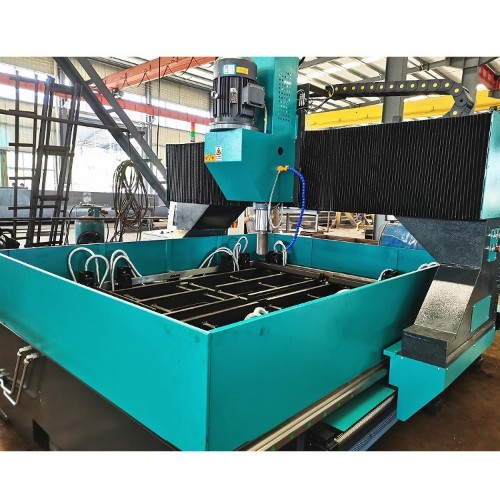

2、龙门系统

龙门系统由移动式龙门与支承系统组成。

1)移动式龙门

由于机座固定而龙门移动,故该设备占地面积小。移动龙门采用钢板组焊而成,经人工时效处理。在龙门前侧安装有两条直线滚动导轨副和一个液压式动力头,并在龙门上方安装有一套精细滚珠丝杠副,滚珠丝母经固定盒与液压动力头背板相连固定。通过 交流伺服电机经由同步带轮带动滚珠丝母旋转,使液压动力头沿Y轴方向移动,确保钻孔位置的高精度和重复定位精度。在动力头的两侧安装有导轨柔性防护罩。

2)支承系统

支承系统由左、右支架组成移动式龙门安装在左、右支架上,为直角弯板式焊接钢结构。在左、右支架的垂直面上各安装有滚珠丝母座,滚珠丝母座里的滚珠丝母与床身侧面的滚珠丝杠相连,滚珠丝杠端部又与 交流伺服电机相连,当床身侧面的伺服电机旋转时,带动滚珠丝母在滚珠丝杠上轴向(X向)移动,左、右支架在导轨上移动。

3、 动力头

动力头主轴采用液压传感控制,自动进行快进、工进、快退的转换,不需要人工设置钻头长度和加工工件厚度。主轴齿轮减速箱及主电机为德国进口产品。主轴下方安装了莫氏4号锥孔的快换模块,根据需求可配备有莫氏3#、2#的变径套,可安装Ф50mm以下不同直径的钻头。钻床主轴的旋转速度由变频器无级调整,工进速度由液压阀无级调速。

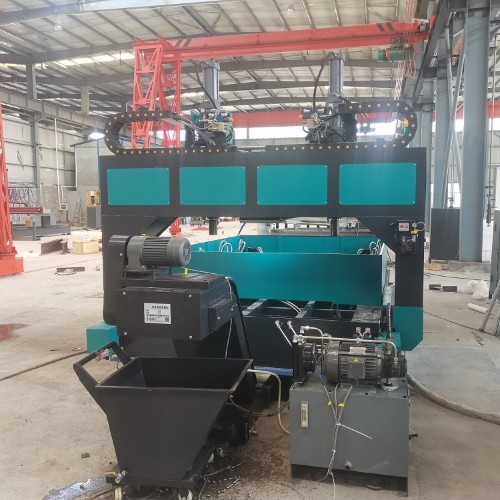

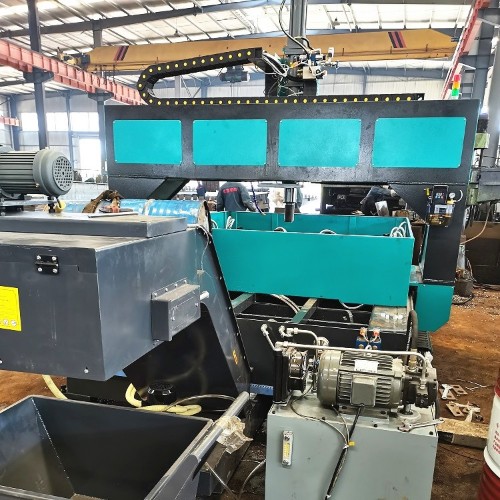

4、自动排屑与循环冷冻系统

配套自动不锈钢链板式排屑器和排屑小车采用 冷冻 冷冻,其流量大小可调节, 冷冻 液自动循环使用

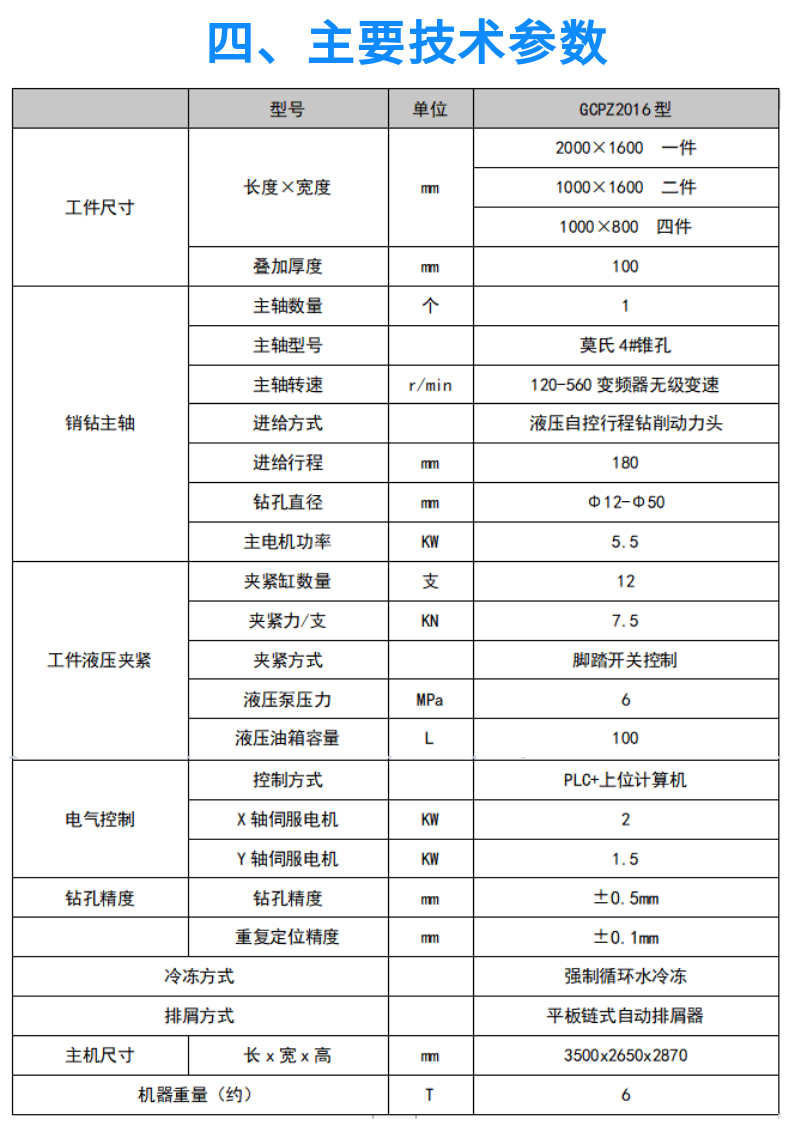

 龙门式数控平面钻床 GCPZ-2016 (5)

五、电气控制系统

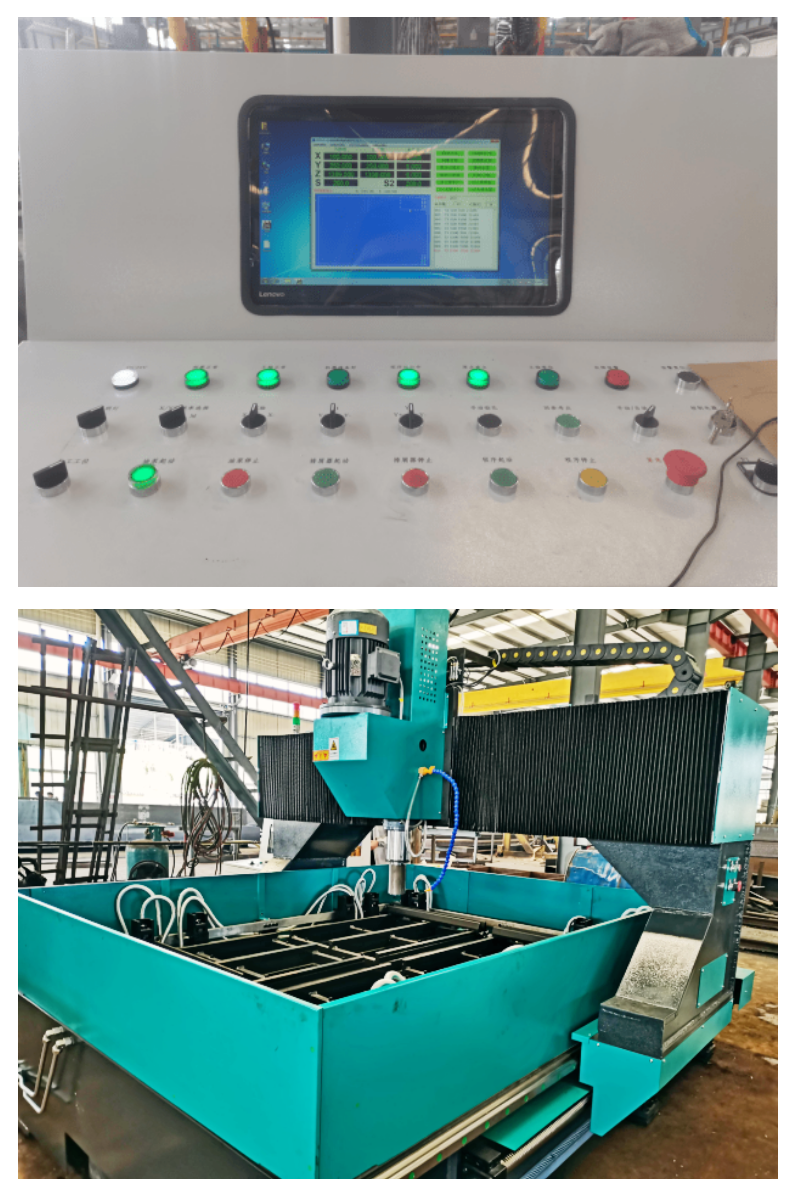

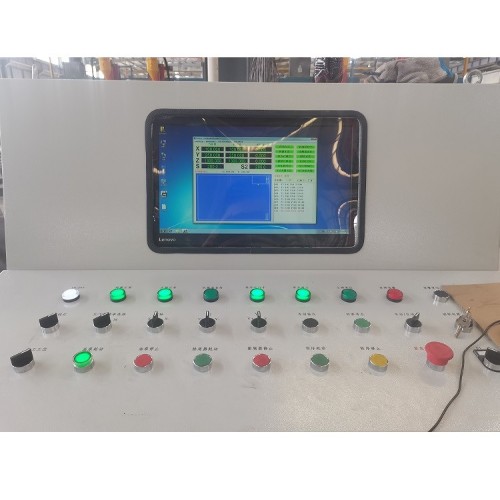

1、本机床电气系统,采用PLC+上位计算机全程控制。可实现人机对话、工件程序存贮、机床运行动态监测的窗口,采用全数字式交流伺服电机作为X、Y轴点位控制,采用数字变频器实现对主轴电机的无级调速自动控制,以适应不同直径的钻头。

2、该电气系统还具备一套广创易胜自行开发的软件,能够与局域网连接。该软件为中英文界面,菜单式输入,用键盘及鼠标操作,方便实用,柔性好且与AutoCAD相兼容,能使对于许多数控系统相当繁琐的工件程序输入工作,变得直观、方便,同时还可存贮大量的工件程序,可随时调用、加工。其 监控画面,能直观地观察、修正机床的运行状态,例如主轴速度、进刀量、位置显示、故障警示 等等。

3、本机床电气系统基本操作方式通过广创易胜 提供的计算机编程软件,将孔的点位坐标、孔径及所用钻头的长度方便地输入计算机中,上位计算机将自动形成数控加工程序传给数控系统,同时将不同孔径钻头所对应的旋转速度进给量等数据传给PLC,以实现钻孔自动化。在钻孔过程中,计算机屏幕时刻显示所用钻头的直径、长度,并时刻提醒操作者何时该更换钻头(三种孔径的孔钻完后)。在整个编程、工件加工过程中,操作者始终是在计算机指挥下进行的,自动化 程度高,大大减少了人为造成的差错,使其成为高可靠性系统。


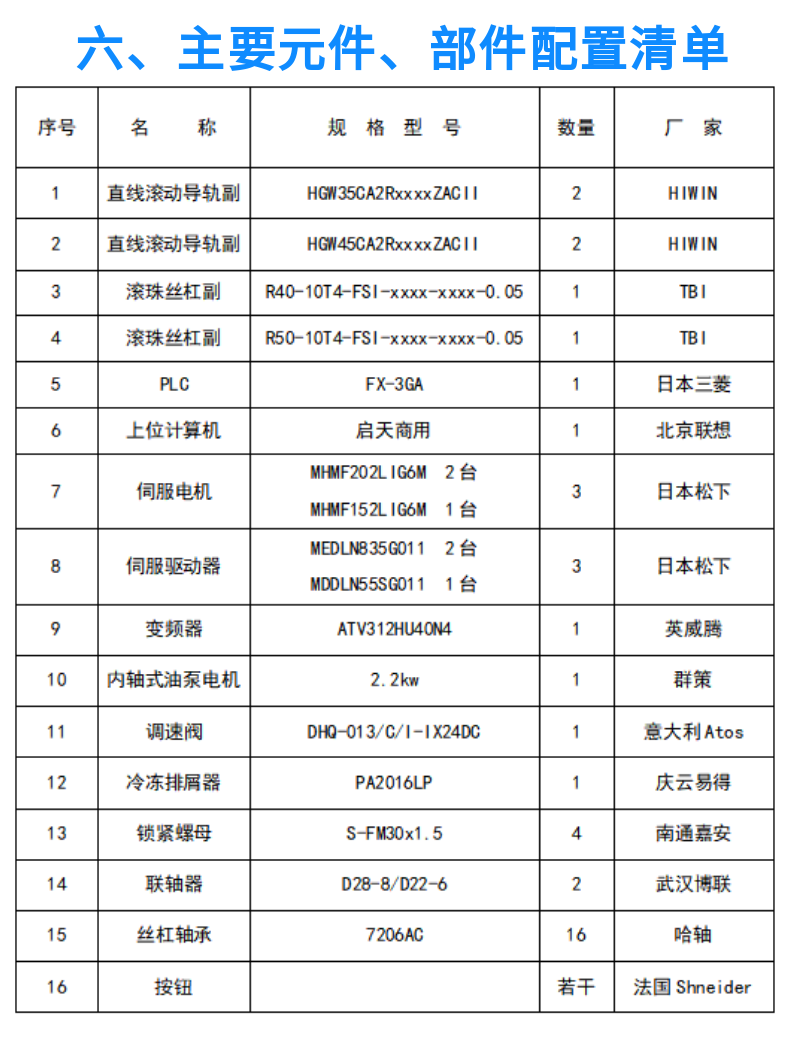

龙门式数控平面钻床 GCPZ-2016 (7)

龙门式数控平面钻床 GCPZ-2016 (8)

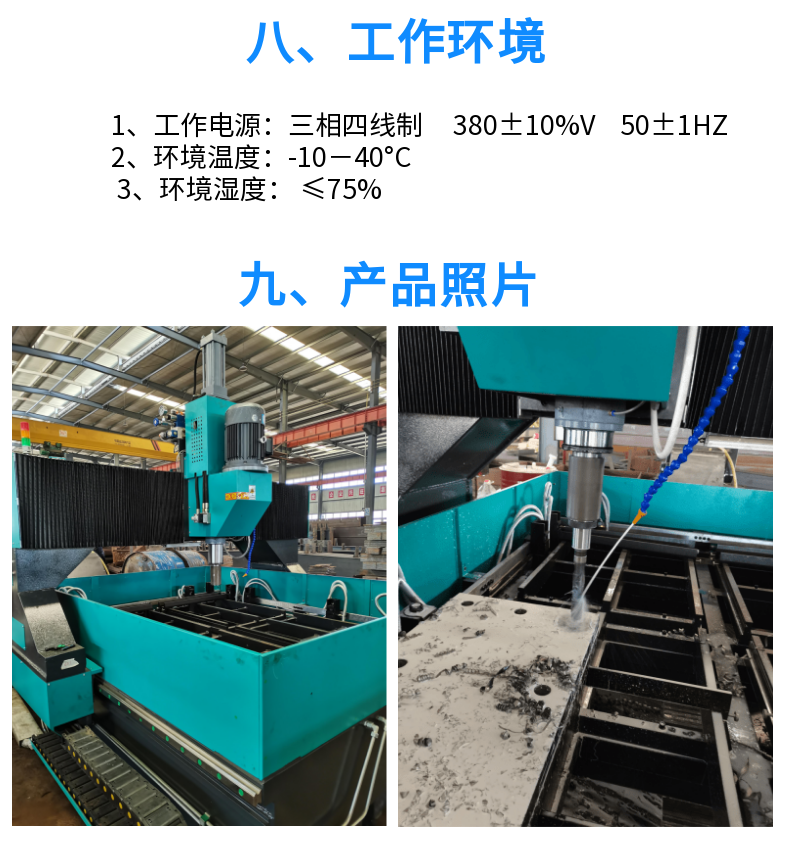

龙门式数控平面钻床 GCPZ-2016 (9)

龙门式数控平面钻床 GCPZ-2016 (10)
