变位机-焊接变位机-焊接设备-金多利科技公司
焊接变位机采用座式结构,由机架、工作台、工作台支架、翻转驱动系统、翻转传动机构、翻转限位装置、回转驱动系统、回转支承、电控系统、导电装置等部分组成。
全国热线

023-68539071

产品简介 / Introduction

成都华远变位机设备

技术规格描述

1、结构原理

焊接变位机

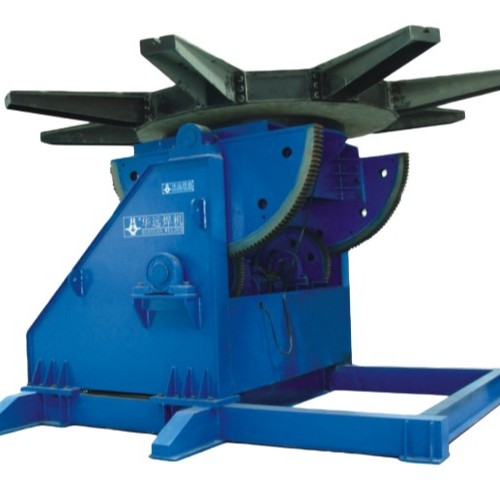

变位机示意图(仅供参考)

A) 变位机采用座式结构,由机架、工作台、工作台支架、翻转驱动系统、翻转传动机构、翻转限位装置、回转驱动系统、回转支承、电控系统、导电装置等部分组成。

B) 整机设计承载能力满足要求,可采用工作台与用户自备T形螺栓进行装卡、固定工件。

C) 机架为焊接框架式结构,焊接后经退火处理应力后进行安装面和轴孔的精加工,底面设有若干垫板,以保证整机安放后的水平精度,并通过垫板降设备自重和工件重量分散地传递给车间地坪,满足车间地平的承载要求。

焊接变位机

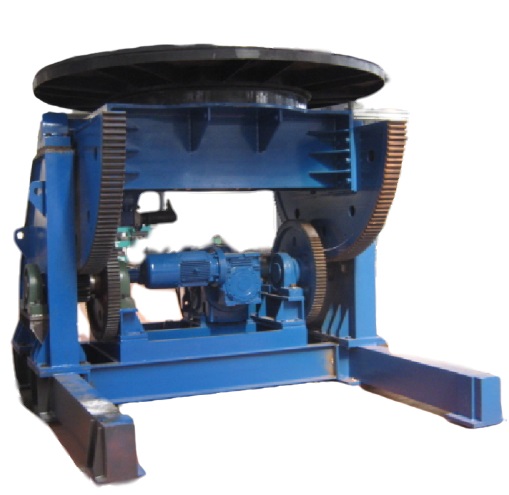

示意图(T形槽数量以技术参数为准)

D) 工作台部件采用钢板焊接、精加工而成,焊后经退火去应力处理,圆周边缘和T形槽背面设有加强筋,整体刚性好,抗拉能力强。工作台为圆盘结构,台面加工若干T形槽,便于与用于自备的T形螺栓和压板机构对工件进行装卡固定;工作台面设有若干环形定位参考线,便于工件装卡时保持工作台回转轴线与工件回转中间线重合,以避免工件回转自动焊接时出现转动偏心而影响焊接作业和焊接质量。

E) 工作台支架为焊接箱形体,相应位置设有若干加强筋,用于支撑工作台及承载的工件;工作台支架两端设有转轴,安装于机架两个侧面的轴孔内,将工作台和机架连接为一个有机整体;支架焊接后经整体退火处理焊接残余应力。

F) 翻转驱动系统可使工作台支架、工作台、工装夹具、工件四个部分绕水平轴线翻转;翻转系统中采用一级蜗轮蜗杆减速机,以保证工件翻转到任意角度能够自锁定位,以得到理想的焊接位置,便于在工件上进行自动焊接。翻转动作极限位置采用行程开关进行限位保护,避免工件碰撞地面和机架;翻转转轴端部还设有量角器,以便操作工观测、调节工件倾斜角度。

G) 回转驱动系统可使工作台部件、工装夹具(该项为自备项)、工件三个部分绕工作台轴线±180°任意回转;回转系统中采用蜗轮蜗杆减速机,以保证工件回转到任意角度能够自锁定位,以便于自动焊接。

H) 回转支承选用制造商产品;回转动作均采用回转支承为转动部件,通过固定安装的与驱动系统连接的驱动齿轮与回转支承外齿啮合形成回转驱动力,以此带动与回转支承连接安装的工作部件旋转。回转支承采用密封式免维护润滑脂润滑,减少了设备使用过程中需要定期或不定期添加润滑油脂的不便。回转支承外齿和回转驱动齿轮设有环形防护罩保护,避免焊剂、焊接飞溅等影响转动过程和损坏设备本身。

I) 驱动电机选用三相交流电机,可满足设备长时间、重负荷稳定运行。

J) 电气系统:采用进口变频器进行调速控制,低频输出特性硬,保证工作台在低速转动时具有强劲的动力;采用有线手控盒进行远距离控制,操作简单、方便。

K) 导电装置:变位机设有滑动式集电装置,焊接电流经工件、工作台、集电装置、接地端子、电缆、焊机形成焊接电流回路。减小二次回路电流流经设备转动部件形成打火而损伤设备,可提高设备使用寿命;同时,采用导电装置后可避免焊接电缆缠绕问题。

L) 整机接地装置:设有整机接地端子,可将变位机整机与大地连接,避免设备漏电造成操作人员触电。

2、性能、特点

A) 整机稳定性好:机架为框架、座式结构,整体刚性好,整机稳定性好;机架焊接后经整体退火去应力处理,使用寿命长,长期使用不变形。

B) 安全性高:回转系统、翻转系统中带有蜗轮-蜗杆减速,蜗轮-蜗杆自锁定位可靠,在工件存在偏心的情况下不会因自锁不可靠造成工件下滑,避免了安全隐患。翻转动作极限位置设有行程开关和限位死挡块进行双重保护。

C) 使用寿命长:选用德国进口技术生产的回转支承,耐磨性好,承载能力强,使用寿命长。

D) 操作简单方便:通过手控盒进行远距离操作,手控盒面板具有回转速度显示(频率)、工作台正传/反转、工作台前翻/后翻、联动/手动等功能控制;电气箱预留联动接口,便于和其他设备实现联动操作,组成自动焊接。

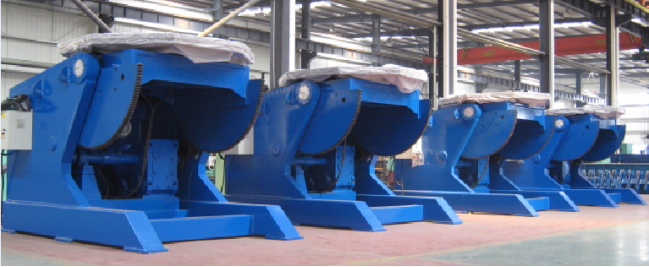

焊接变位机

焊接变位机

焊接变位机

重庆金多利科技有限公司以出厂价为客户供应从焊接、切割、除尘及相关辅件等全流程的产品,公司配备一支经验丰富的技术团队,为客户提供焊接变位机 及其他产品的售前售中售后技术支持与维修服务。

热品推荐 / Hot product

氩弧焊机WSE-350MD

成都华远逆变式交直流脉冲氩弧焊WSE-350MD/500HD

成都华远逆变式交直流脉冲氩弧焊WSE-350MD/500HD主要用于碳钢、不锈钢、铝及铝合金、铜及铜合金、耐热钢、钛合金、镁合金、铝青铜等材料的焊接,广泛应用于航空航天、机车、船舶、压力容器、空分、换热器、石油化工、变电站、汽车、摩托车、自行车等领域。
气保焊机NB-500HE -C2D

华远逆变式气体保护焊机NB-350/500HE C2D

NB-350/500HEC2D适合实芯焊丝和药芯焊丝的全位置焊接,适用于采用MIG焊接方法,焊接铝及铝合金,主要应用于铝模板、电力设备、汽车制造及改装等高质量要求的铝制品行业。
焊接机器人

焊接机器人-广创易胜

焊接机器人实现行业高水准的运作速度,缩短作业节拍时间;焊接配置所需要的电缆均内藏于机身,避免了手臂后方的干涉;稳定和提高焊接质量;提高生产率,一天可24小时连续生产;改善工人劳动条件,可在恶劣环境下长期工作;可实现批量产品焊接自动化。
焊接操作机

焊接操作机-华远CZ系列操作机

本CZ系列操作机的机动性好,作业范围大,常常与焊机、滚轮架、变位机、翻转机等设备配套联动,组成自动焊接中心。广泛应用于锅炉、压力容器、石化机械等圆形筒体工件的加工,尤其适合于筒体工件的内外缝、环纵缝的焊接加工;也可用于工件的表面堆焊和一些大型结构件长焊缝的焊接加工。除可进行焊接外,操作机前端还可安装其它作业机头,可用于切割、磨修、喷漆、探伤等作业,用途十分广泛。
