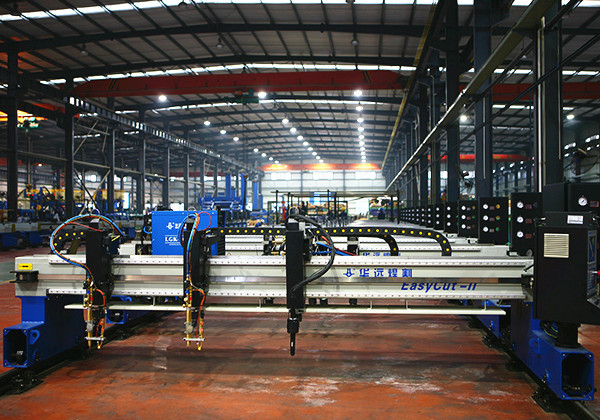

数控切割机安装调试
返回列表 来源: 发布日期: 2021.09.09

数控切割机安装调节之前,客户需按生产商供应的工程图纸做基础。当基础工程施工结束后,由生产商委任技术人员到客户当场开展设备的组装调节。

数控切割机在组装时周边不应该有造成路基振荡的机器设备,不应该有强磁场,不然会影响到设备的机械设备和数控机床速度。使数控切割机纵向导轨平行面于墙面安装,便于依靠墙面安装电缆线和集气站塑料软管。

数控切割机安装

应依据机器设备净重考虑到支撑面的地质结构及容许工作压力,这类容许工作压力需使土质有均匀分布的支撑力,不可发生设备安装后下移或变型状况,不然将同时危害数控切割机的精度。

1、基础工程施工

当基本为钢筋混凝土时,需分2次浇筑 ,客户工程施工时要严苛按生产商供应的图纸尺寸和技术标准工程施工,并请具备一定建筑知识和工作经历的人具体指导。在作业时,应留意水、气的配套设施。

导轨的组装与调节:纵向数控切割机导轨的组装是数控车床其他组件安装的基本,也是直接影响生产加工精度的重要因素。

2、导轨的铺设

按主数控切割机导轨的联接次序将其放到垫块上,应确保垫块在两导轨的相接处,主数控切割机导轨上的调整地脚螺栓应小于导轨底边1~3mm,以补偿导轨偏差。

用连结地脚螺栓将主轨一一相互连接,留意不能联接过紧,应确保校正数控切割机导轨时的调整容量,防止危害调节精度。副导轨沒有一定的联接次序,其铺设全过程与主轨同样。数控切割机安装

3、导轨的调节

数控切割机导轨的两边绷紧0.5/1000mm的规范钢丝,并调整导轨两垫块上的调节螺丝,使数控切割机导轨两边侧边与规范钢丝的距离为一定值,并为此距离做为规范距离。

用20N抗拉力,拉申精度为0.5/1000mm卷尺测量两边主辅轨中间的距离应是数控机床的跨度,不然运用调节钢丝对数控切割机导轨多方面调节,与此同时调节钢丝确保规范距离不会改变。

用精度为0.1/1000mm水平仪测量两边主轨与副等离子切割机导轨的平整度,并且用导轨上涨高地脚螺栓调整,使两边主辅数控切割机导轨的平整度不超0.5mm。

用托板卡紧边缘主辅轨各一根,为此做为调整数控切割机导轨纵向、横着平整度、主辅轨平整度、主辅数控切割机导轨间隔的基础,导轨的平行度以钢丝与数控切割机导轨侧边之规范距离为标准。

逐一调节每根主轨两边面与规范钢丝的距离为规范距离,测量仪器为调销和千分尺。用汽泡水准仪来调整数控切割机导轨的纵向和纵向平整度,以导轨的一端向另一端逐渐校正,随后量二根数控切割机导轨的接头处,也应确保水准。

主辅轨校正达标后,应小心地紧上数控切割机导轨相互连接地脚螺栓,并且用销钉卡紧导轨,与此同时应认真仔细导轨各处不可挪动和形变,数控切割机导轨接头处平面和侧边应光滑。数控切割机安装

数控切割机安装

重庆金多利科技有限公司为客户供应从焊接、切割、除尘及相关辅件等全流程的产品,公司配备一支经验丰富的技术团队,为客户提供数控切割机安装 -数控等离子切割机-数控火焰切割机及其他产品的售前售中售后技术支持与维修服务。若有疑问请随时咨询我们!
