如何评定数控等离子切割机质量好坏?
返回列表 来源: 发布日期: 2021.01.21

如何评定数控等离子切割机质量好坏?

可以切割各种形状复杂的工件,并具有切割速度快、效率高、切割面质量好、切割尺寸精确、工件热变形小等优点。切割的零件不需机械加工就可直接进行焊接和应用。但数控等离子切割机是用等离子弧进行切割,它与氧气切割相比.仍有一定的缺陷,主要体现在切割面的倾斜度较大,光洁度没有氧气切割的好。评定数控等离子切割质量好坏的主要判据是:切割面的倾斜度、切缝的割纹深度、挂渣多少等。

数控等离子切割机

如何评定数控等离子切割机质量好坏?

一个好的切割面其倾斜度应在30以下,割纹深度应在O.15mm以下,且挂渣少,容易清理。在电压、电流稳定的条件下,影响切割质量的因素除了电极、喷嘴本身质量以外,主要还有二个方面的原因:一是割嘴高度与稳定; 二是切割速度与工作气压的匹配。 割嘴离钢板的高度当采用弧压调高器来控制时,因其动态定位精度可达±0.013,所以能保证割嘴与钢板的高度保持不变,故切割面的倾斜度小而均匀,且光洁度好。当用手工来调节割嘴离钢板的高度时。被切钢板要尽量放平,以减少割炬的调节次数。保证割炬切割过程中的稳定。本文采用手工调节方式,将割嘴离钢板的高度控制在6~8 mm,通过一系列的切割试验,阐述了切割速度、工作气压(P)与切割质量的关系。
分析和总结,得出了不同功率切割不同厚度钢板的zui佳切割参数。为提高数控等离子切割机的切割质量提供参考。

数控等离子切割机

数控等离子切割机是一种用于金属板材下料切割的机电设备,已在造船、机械制造等行业获得了广泛的应用。影响数控等离子切割机切割质量的因素很多,除了切割机的设计参数外,还与操作控制、切割工艺等有关。为了提高切割质量,我们对其进行了切割试验,根据试验数据进行分析和整理,得出了数控等离子切割机的部分zui 佳工作参数。现叙述如下:

如何评定数控等离子切割机质量好坏?

试验方法:试验设备为四种功率不同的空气等离子切割机各一台,每种机型的电极、喷嘴各6套。 将四台空气等离子切割机的割炬,按先后顺序装在数控切割机的切割小车上。 每一种型号的空气等离子切割机都要单独完成所有试验的全过程,即用不同的切割速度,使用不同的气压,对不同厚度的’A3钢板进行切割(用自来水冷却)。 切割从低气压向高气压,从低速向高速逐步进行。 气压由过滤控制阀调节,切割速度由数控切割机控制。 切割零件为100×100 mm的正方形零件。当切割速度过高、气压过低时,切割面的倾斜度大。这是因为速度过快,弧柱严重后倾,割缝下半部熔化速度跟不上。所以切割的零件上平面尺寸小。下平面尺寸大,尤其是切割直角形的零件时.在拐角处的底部割缝成圆弧形而不是直角形。如果切割速度过低、气压过高则挂渣严重,不易清理,光洁度较差。如果切割速度合适,工作气压过高,弧柱的挺度和圆滑度受到破坏,切割能力下降.切割光洁度差。所以,切割不同厚度的钢板,需要合理地选择不同的切割功率、切割速度和工作气压,才能得到zui佳的切割效果。 根据四种不同功率机型的试验结果,得出了不同功率切割机切割不同厚度钢板的zui佳切割参数所示。根据这些数据我们在部分厂家进行了实际应用切割,效果很好,切割质量大大提高。

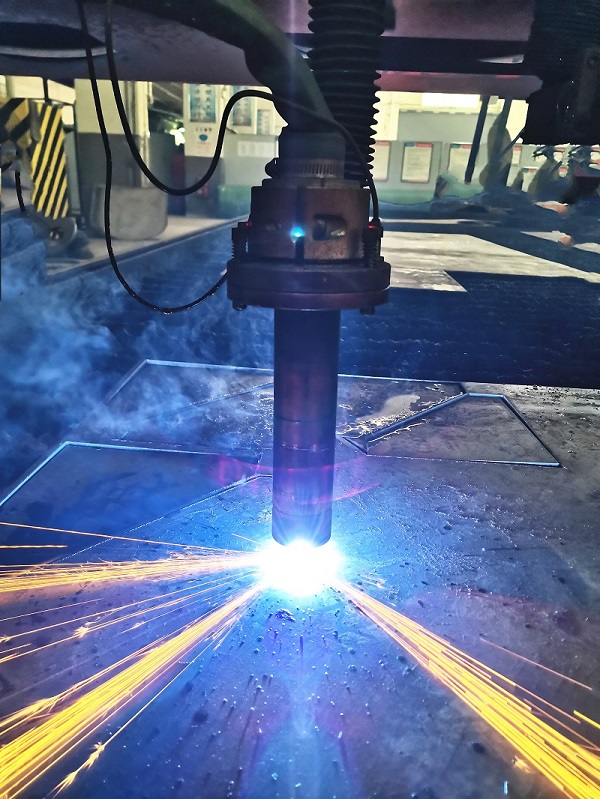

切割工作图

我们知道,影响数控等离子切割机切割质量的因素很多,除了上面提到的几个参数以外,还有切割工艺、切割方法、电极喷嘴的好坏等多种因素。但在实际切割过程中。只要按照上面提供的zui佳切割参数进行切割,控制好切割速度、工作气压和割炬的高低,就可以满足切割质量的要求。在切割电压、切割电流稳定的情况下,电极、喷嘴的使用寿命可提高一倍。
