为何角焊缝强度值低于对接焊缝?
返回列表 来源: 发布日期: 2023.03.22

二保焊焊接

一、对接焊缝的定义

  对接焊缝是指在焊件的坡口面间或一焊件的坡口面与另一焊件端(表)面间焊接的焊缝,因焊件的边缘常加工成各种形状的坡口,故对接焊缝又称坡口焊缝。

  对接焊缝常用于板件和型钢的拼接,为处理焊口缺陷,施焊时可在焊缝的两端加设引弧板或引出板,将起弧点和落弧点移到引弧板或引出板上。当焊接不同宽度和厚度的焊件时,应将焊件的一侧或两侧加工成坡度为1:2.5的坡,以使焊件过渡平缓。气保焊机 ,气体保护焊机


二、角焊缝的定义

  指的是沿两直交或近直交零件的交线所焊接的焊缝,角焊缝常用于搭接连接。


三、为何角焊缝强度值低于对接焊缝

对焊缝

  因为对接焊缝受力后的实际应力分布与所连接的板材基本相同,会发生受拉、受压、剪切破坏,而角焊缝的实际应力分布和破坏模式更复杂。为了简化计算,假设角焊缝无论受拉、受压、受剪都发生剪切破坏,对角焊缝强度设计值进行了折减。

  我国规范计算假设对接焊缝的应力分布:试验检测表明,熔透的对接焊缝受力时,其实际应力分布与相同受力状态的钢材间差异很小。沿工形截面高度方向的对接焊缝应力分布与钢材相同,呈两端小、中间大的不均匀分布,计算得出的应力是真实的。因此在计算一、二级全熔透对接焊缝时,所采用焊缝的截面形状,抗拉、抗压、抗剪强度设计值和应力分布状态与母材相同。只是考虑到焊接质量的不利影响,对接焊缝的抗拉强度设计值进行了折减。

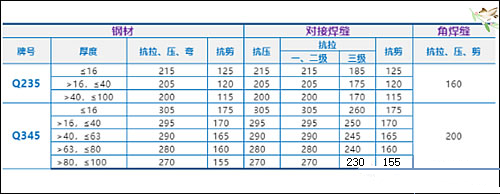

  Q235和Q345钢材、对接焊缝和角焊缝的强度设计值如下表所示:

焊接

焊接
