华远小筒体直缝埋弧焊接机案例分享
返回列表 来源: 发布日期: 2020.08.21

华远

华远小筒体直缝埋弧焊接机

一、用户加工条件

工件形状

圆形筒体

工件材质

碳钢、低合金钢

工件壁厚:

 616mm

直径范围:

Φ400~2000mm

总装重量:

3000Kg

总装长度:

4500mm

待焊位置:

内外纵缝

焊接工艺:

单丝埋弧焊接

二、解决方案

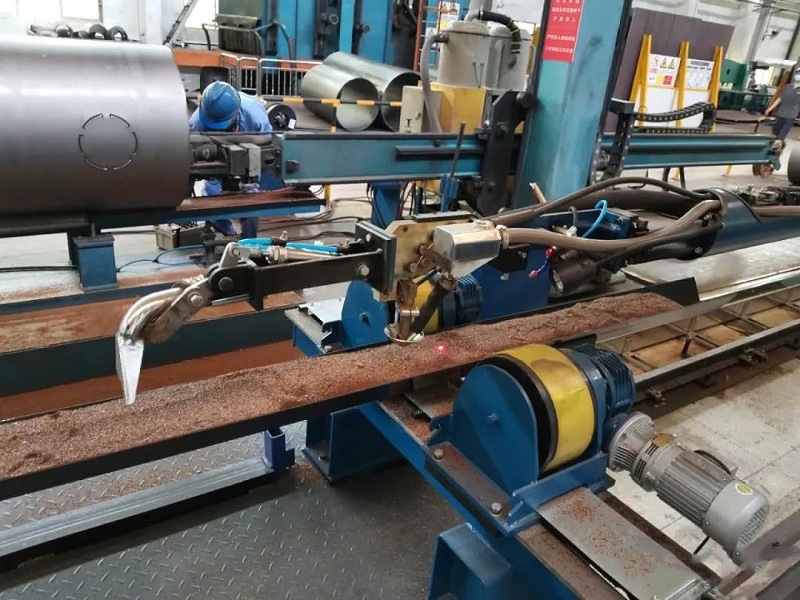

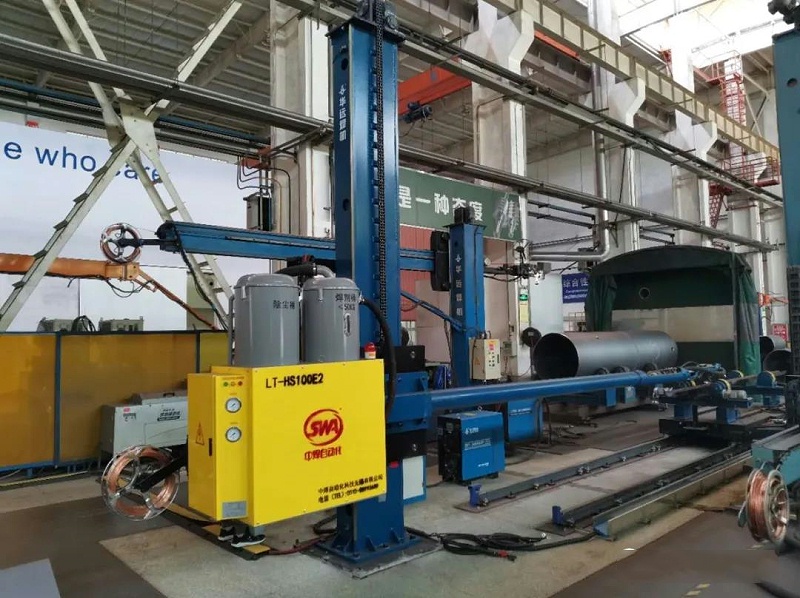

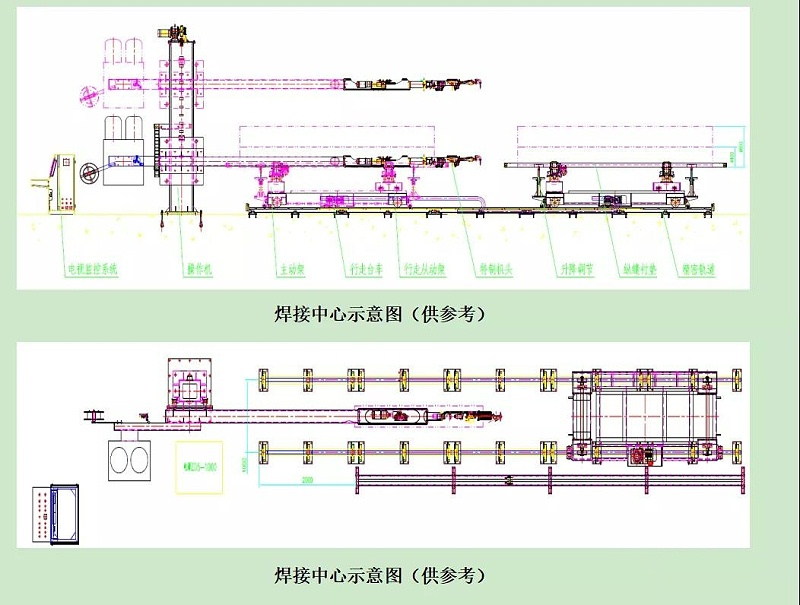

内外缝焊接设备由直缝焊接专机、特制机头、焊接系统、行走台车、可调式滚轮架、直缝焊剂衬垫和电视监控系统等部件组成,可满足长4.5m工件内外直缝焊接要求;可调式滚轮架和焊剂衬垫安装于行走台车上,滚轮架提供工件旋转和用于支撑工件,纵缝衬垫主要用于防止在內直缝焊接时对焊缝的保护。行走台车采用电机驱动、齿轮齿条传动沿轨道行走,配合直缝 焊接专机即可实现筒体直缝焊接需求。

华远小筒体直缝埋弧焊接机

华远小筒体直缝埋弧焊接机

华远小筒体直缝埋弧焊接机

三、设备描述主要技术参数表

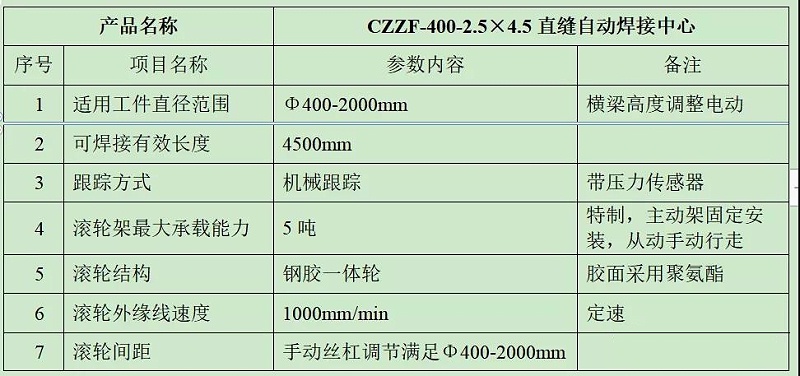

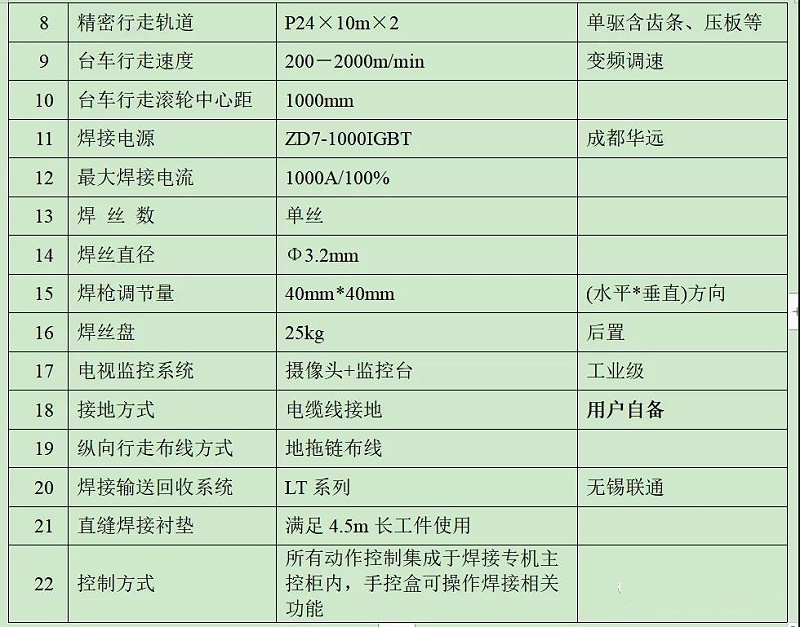

3.1、直缝自动焊接主要技术参数

华远小筒体直缝埋弧焊接机

华远小筒体直缝埋弧焊接机

3.2、悬挂式自动焊接系统参数

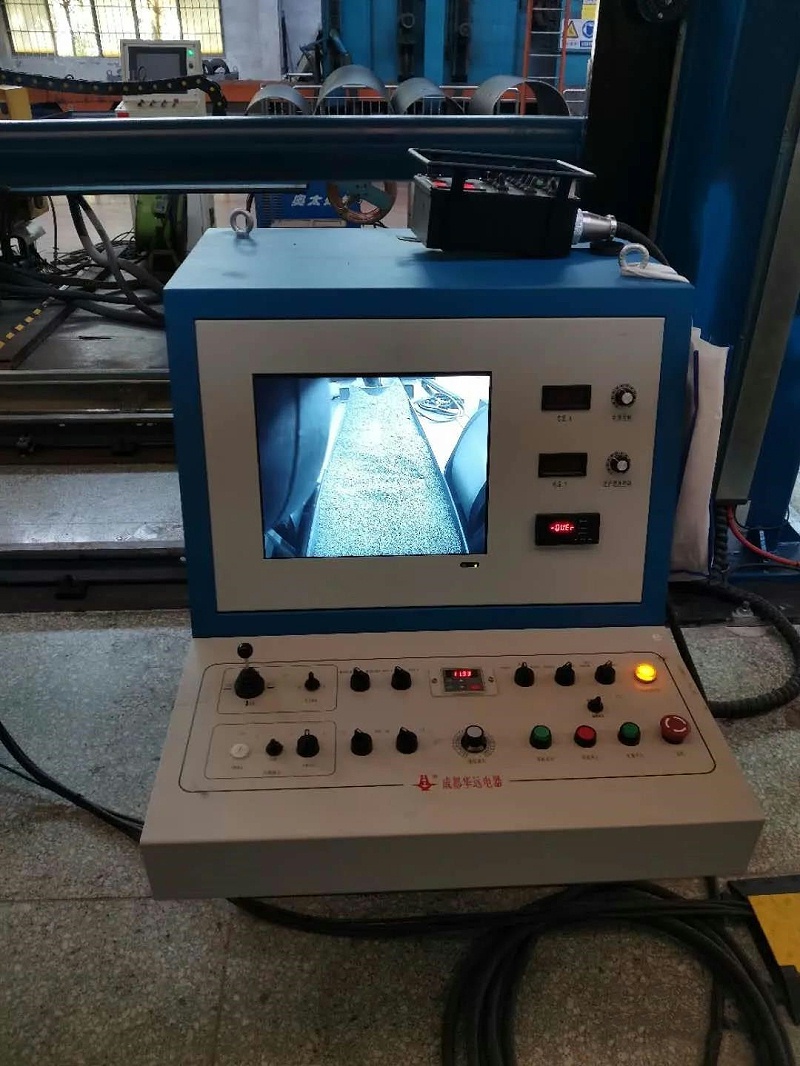

悬挂式自动焊接系统由焊接电源、焊接控制器、悬挂式焊接机头(含跟踪机构)、配套线缆、机头附件以及其余辅助选配功能等组成。

华远小筒体直缝埋弧焊接机

华远小筒体直缝埋弧焊接机

华远小筒体直缝埋弧焊接机

华远小筒体直缝埋弧焊接机

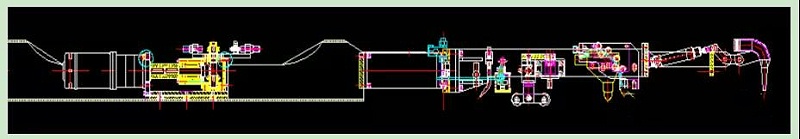

焊接机头示意图

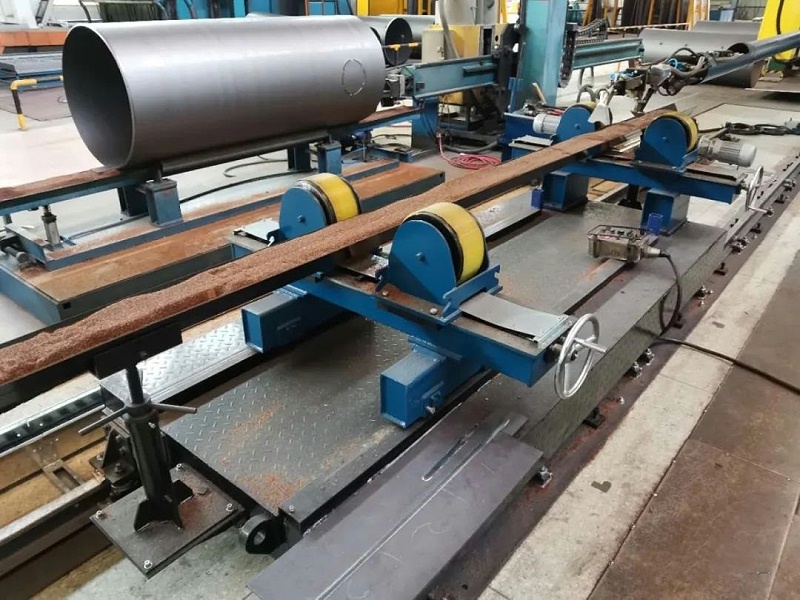

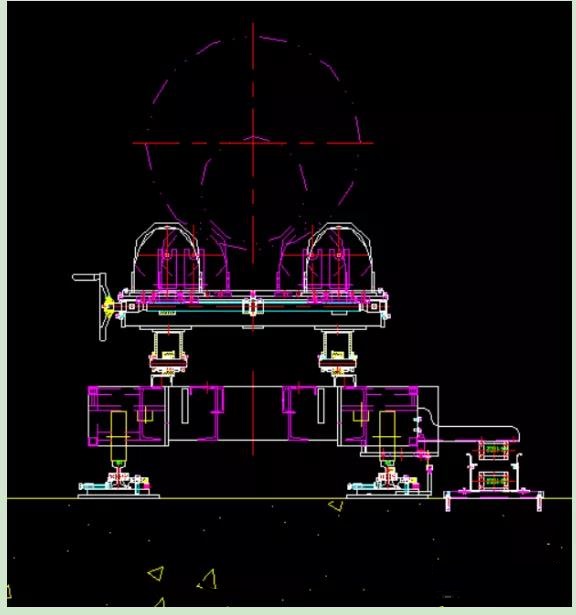

3.4、行走台车、可调式滚轮架

华远小筒体直缝埋弧焊接机

行走台车为整体框架式结构,单边驱动,配合精密行走轨道实现工件的轴向移动。台车上安装滚轮架及焊接衬垫,且台式上表面设计导轨,从动滚轮架可沿导轨小范围手动移动,用于调整不同长度工件支撑位置使用。

华远小筒体直缝埋弧焊接机
