焊接变形控制措施有哪些?(上)
返回列表 来源: 发布日期: 2023.01.04

焊接变形(welding deformation) 焊接过程中被焊工件受到不均匀温度场的作用而产生的形状、尺寸变化称为焊接变形。焊接变形对结构安装精度有很大影响,过大的变形将显著降低结构的承载能力,那么控制焊接变形的方法有哪些呢?下面金多利科技为您讲解一下。二保焊机, 气保焊机, 气体保护焊机 , 手工焊机

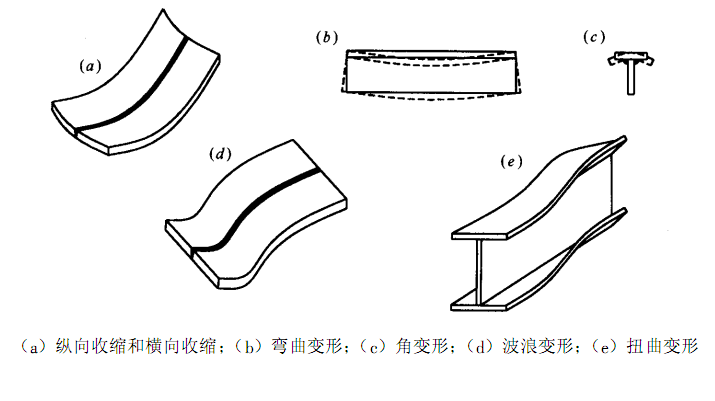

焊接变形

1、设计措施

(1)选择合理的焊缝尺寸:

焊缝尺寸增加,变形随之变大,但是过小的焊缝尺寸将降低结构的承载能力,并使焊接接头的冷却速度更快,热影响区硬度增加,容易产生裂纹等缺点,因此应在满足结构承载能力和保证焊接质量的前提下,随着板的厚度来选取工艺上可能选用的更小的焊缝尺寸。

(2)尽量减少焊缝数量;

适当选择板的厚度,减少肋板数量,从而可减少焊缝和焊接后变形的校正量,如薄板结构件,可用压型结构代替肋板结构,以减少焊缝数量,防止或减少焊后变形。

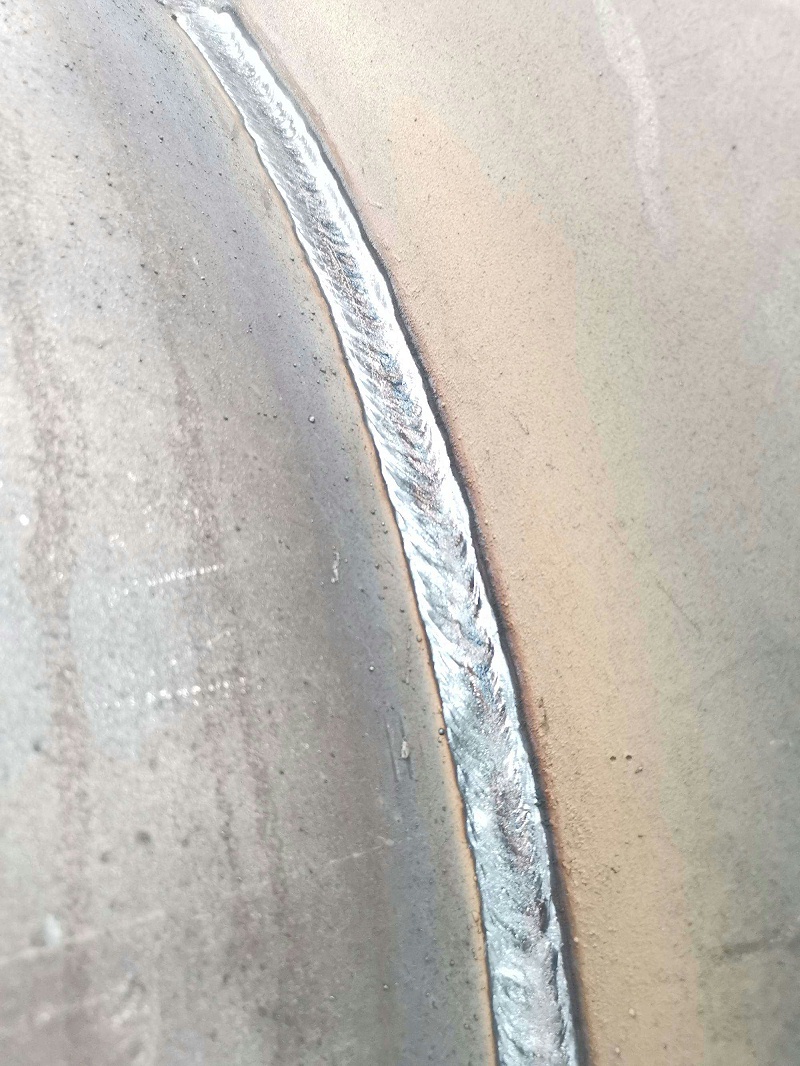

焊缝

(3)合理安排焊缝位置:

焊缝对称于焊件截面的中性轴或使焊缝接近中性轴均可减少弯曲变形。

(4)预留收缩余量:

焊件焊后纵向横向收缩变形可通过对焊缝收缩量的估算,在设计时预先留出收缩余量进行控制。

(5)留出装焊卡具的位置:

在结构上留有可装焊夹具的位置,以便在焊接过程中可利用夹具来控制技术变形。

焊接

2、反变形法   二保焊机 , 气保焊机 , 气体保护焊机 , 手工焊机

(1)板厚8~12mm钢板单边V型坡口对接焊,装配时反变形1.5°焊接后几乎无角变形。

(2)工字梁焊后因横向收缩引起的角变形,若采用焊前预先把上、下盖板压成反变形(塑性变形),然后装配后进行焊接,即可清理上、下盖板的焊后角变形。但是上下盖板反变形量的大小主要与该板的厚度和宽度有关,同时还与腹板厚度和热输入有关。

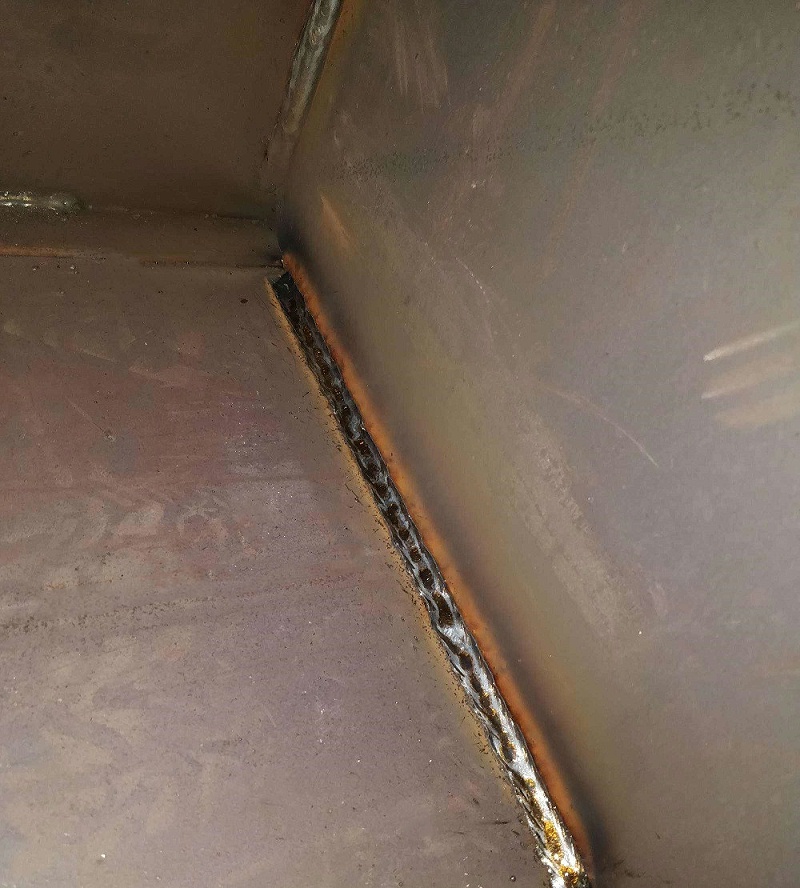

箱型梁焊接

(3)锅炉、集装箱的管接头都集中在上部,焊后引起弯曲变形所以要借用强制反变形夹紧装置,并配以对称均匀加热的痕迹顺序,交替跳焊法这样采用了在外力作用下的弹性反变形再配合以合理的受热的施焊顺序,焊后基本上可清理弯曲变形。

(4)桥式起重机的两根主梁是由左、右腹板和上、下盖板组成的箱型结构的为提高该梁的刚性,梁内设计有大、小肋板,且这些肋板角焊缝大多集中在梁的上部,焊后会引起下桡弯曲变形。但桥式起重机技术要求规定,主梁焊后应有一定的上拱度,为解决焊后变形与技术要求的矛盾,常采用预制腹板上拱度的方法,即在备料时,预先使两块腹板留出上拱度。

重庆金多利科技有限公司为客户供应从焊接、切割、除 尘及相关辅件等全流程的产品,公司配备一支经验丰富的技术团队,为客户提供二保焊机,气保焊机,气体保护焊机,手工焊机 其他产品的售前售中售后技术支持与维修服务。若有疑问请随时咨询我们!
