重庆金多利科技有限公司

焊接、切割、除尘设备一站式采购 高性价比,高可靠性,售后精心

13308397288
合作客户
各种位置的焊接技巧
返回列表 来源: 发布日期: 2021.05.25

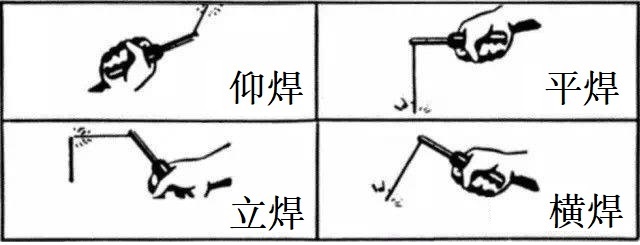

焊接的分为仰焊、平焊、立焊、横焊,金多利为您介绍这几张焊接方式的焊接技巧
焊接方式
仰焊

 焊接特点

1.熔化金属因重力作用而下坠,熔池形状和大小不宜控制。

2.运条困难,焊件表面不宜焊的平整。

3.易出现夹渣、未焊透、焊瘤及焊缝成型不良等缺陷。

4.融化的焊缝金属飞溅扩散,容易造成事故。

5.仰焊比其他位置焊效率都低。

焊接要点

1.对接焊缝仰焊,当焊件厚度≤4mm时,采用Ⅰ型坡口,选用φ3.2mm的焊条,焊接电流要适中;焊接厚度≥5mm时,应采用多层多道焊。

2.T型接头焊缝仰焊,当焊脚小于8mm时,应采用单层焊,焊脚大于8mm时采用多层多道焊。

3.根据具体情况,采用正确的运条方法:

(1)焊脚尺寸较小时,采用直线型或直线往复型运条,单层焊接完成;焊脚尺寸较大时,可采用多层焊或多层多道焊运条,一层应采用直线型运条,其余各层可选用斜三角型或斜环型运条方法。

(2)无论采取那一种运条方法,每一次向熔池过度的焊缝金属均不宜过多。

仰焊


平焊

 焊接特点

1.熔焊金属主要依靠自重向熔池过度。

2.熔池形状和熔池金属容易保持、控制。

3.焊接同样板厚的金属,平焊位置的焊接电流比其他焊接位置的电流大,生产效率高。

4.熔渣和熔池容易出现混搅现象,特别是焊接平角焊缝时,熔渣容易超前而形成夹渣。

酸性焊条熔渣与熔池不易分清;碱性焊条两者比较清楚;HG20581标准上明确表示:酸性焊条不能用于ⅡⅢ类容器。

5.焊接参数和操作不当时,易形成焊瘤、咬边、焊接变形等缺陷。

6.单面焊背面自由成型时,一道焊缝容易产生焊透程序不均、背面成型不良等形象。

焊接要点

1.根据板厚可以选用直径较大的焊条和较大的焊接电流焊接。

2.焊接时焊条与焊件成60~80°夹角,控制好熔渣和液态金属分离,防止熔渣出现超前现象。

3.当板厚≤6mm时,对接平焊一般开Ⅰ型坡口,正面焊缝宜采用φ3.2~4的焊条短弧焊接,熔深可达板厚的2/3 ;背面封底前,可以不清根(重要结构除外),但熔渣要清理干净,电流可以大些。

4.对接平焊若有熔渣和熔池金属混合不清现象时,可将电弧拉长、焊条前倾,并做向熔池后方推送熔渣的动作,防止夹渣产生。

5.焊接水平倾斜焊缝时,宜采用上坡焊,防止夹渣和熔池向前方移动,避免夹渣。

6.采用多层多道焊时,应注意选好焊道数和焊接顺序,每层不宜超过4~5mm。

7.T型、角接、搭接的平角焊接接头,若两板厚度不同,应调整焊条角度将电弧偏向厚板一边,使两板受热均匀。

8.正确选用运条方法

(1)焊厚≤6mm时,Ⅰ型坡口对接平焊,采用双面焊时,正面焊缝采用直线型运条,稍慢;背面焊缝也采用直线型运条,焊接电流稍大些,速度快些。

(2)板厚≤6mm,开其他形式的坡口时,可采用多层焊或多层多道焊,一层打底焊宜采用小电流焊条,小规范电流、直线型运条或锯齿形运条焊接。填充层焊接时,可选用较大直径的焊条和较大焊接电流的短弧焊。

(3)T型接头平角焊的焊脚尺寸<6mm时,可选用单层焊,用直线型、斜环形或锯齿形运条方法;焊脚尺寸较大时,宜采用多层焊或多层多道焊,打底焊采用直线型运条方法,填充层可选用斜锯齿形、斜环形运条。

(4)多层多道焊一般宜选用直线型运条方法焊接。

平焊

立焊

 焊接特点

1.熔池金属与熔渣因自重下坠,容易分离。

2.熔池温度过高时,熔池金属易下淌形成焊瘤、咬边、夹渣等缺陷,焊缝不平整。

3.T型接头焊缝根部容易形成未焊透。

4.熔透程度容易掌握。

5.焊接生产率较平焊低。

 焊接要点

1.保持正确的焊条角度;

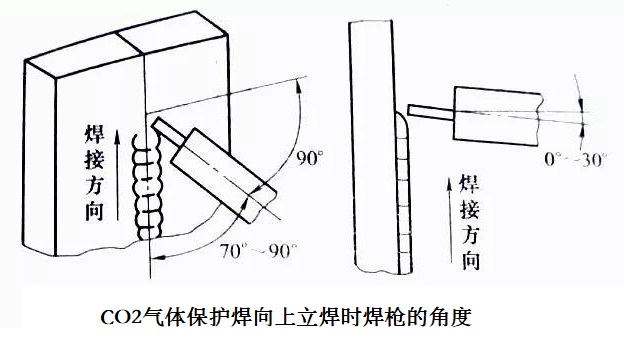

2.生产中常用的是向上立焊,向下立焊要用专用焊条才能保证焊缝质量。向上立焊时焊接电流比平焊时小10~15%,且应选用较小的焊条直径(<φ4mm)

3.采用短弧施焊,缩短熔滴过渡到熔池的距离。

4.采用正确的运条方法。

(1)T型坡口对接(常用于薄板)向上立焊时,常用直线型、锯齿形、月牙形运条法施焊,zui大弧长不大于6mm。

(2)开其他形式坡口对接立焊时,一层焊缝常采用断焊焊、摆幅不大的月牙型、三角形运条焊接。其后各层可用月牙形或锯齿形运条方法。

(3)T型接头立焊时,焊条应在焊缝两侧及顶角有适当的停留时间,焊条摆动幅度应不大于焊缝宽度,运条操作与其他坡口形式的立焊相似。

(4)焊接盖面层时,焊缝表面形状决定于运条方法。焊缝表面要求稍高的可以选用月牙形运条;表面平整的可采用锯齿形运条(中间凹形与停顿时间有关)。

立焊

横焊

焊接特点

1.熔化金属因自重易下坠于坡口上,造成上侧产生咬边缺陷,下侧形成泪滴型焊瘤或未焊透缺陷。

2.熔化金属与熔渣易分离,略似立焊。

焊接要点

1.对接横焊开坡口一般为V型或K型,板厚3~4mm的对接接头可用Ⅰ型坡口双面焊。

2.选用小直径焊条,焊接电流较平焊时小些,短弧操作,能较好的控制熔化金属流淌。

3.厚板焊接时,除打底焊缝外,宜采用多层多道焊。

4.多层多道焊时,要特别注意控制焊道间的重叠距离。每道叠焊,应在前一道焊缝的1/3处开始施焊,以防止产生凹凸不平。

5.根据具体情况,保持适当的焊条角度,焊接速度应稍快且均匀。

6.采用正确的运条方法

(1)Ⅰ型对接横焊时,正面焊缝采用往复直线运条方法较好;稍厚件宜选用直线型或小斜环形运条,背面用直线型运条,焊接电流可适当加大。

(2)采用其他坡口对接横焊,间隙较小时,打底焊可采用直线运条;间隙较大时,打底层采用往复直线型运条,其他各层当多层焊时,可采用斜环形运条,多层多道焊时,应采用直线型运条。

焊接方式

重庆金多利科技有限公司以出厂价为客户供应从焊接、切割、除尘及相关辅件等全流程的产品,公司配备一支经验丰富的技术团队,为客户提供 焊接技巧及更多产品的售前售中售后技术支持与维修服务。

新推荐产品

便携式数控火焰等离子切割机

希焊 便携式数控火焰等离子切割机,小蜜蜂切割机

希焊便携式数控火焰等离子切割机型材采用6061硬质铝合金材质制作,具有良好的平衡性能,自身重量轻、运行惯性小、稳定性强、及良好的外形等特点。
激光焊机

希焊 手持激光焊接机 便携式机型 10分钟上手

激光是一种新光源,其所具有的相干性、单色性、方向性与高输出功率等特点,是其它光源所无法比拟的。将激光聚焦到一点,焦平面上的功率密度可达到105-1013w/cm2。激光焊接就是利用激光束优良的方向性和高功率密度等特点来进行工作的。
气保焊机NB-500MK

成都华远逆变式气体保护焊机NB-350/500MK

该系列焊机基于华远25年气体保护焊机研究、制造成果于一体,经深度调研、精心设计、锤炼而成,是一款性能优异、稳定可靠、操作简单、维护方便,且普通焊工都能熟练掌握、得心应手的一款产品,是华远再次献上的一代新焊机。
垂直爬山虎火焰切割机LWF-10

广创易胜垂直爬山虎火焰切割机LWF-10

垂直爬山虎火焰切割机LWF-10

咨询热线

13308397288
