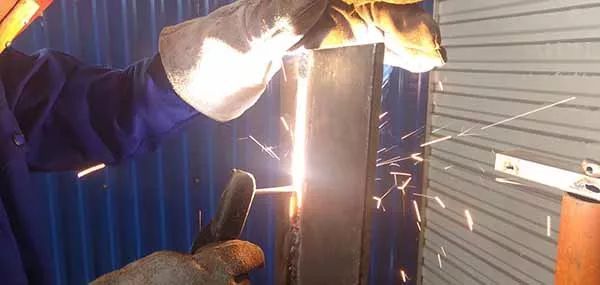

立焊时液态金属和熔池因自重下坠，故易分离。但熔池温度过高，液态金属易下流形成焊瘤。易掌握焊透情况，但表面易咬边，不易焊得平整，焊缝成形差。根据立焊的特点，焊接时焊条角度应向下倾斜60°~80°，电弧指向熔池中心，焊接电流应较小，以控制熔池温度。焊接设备

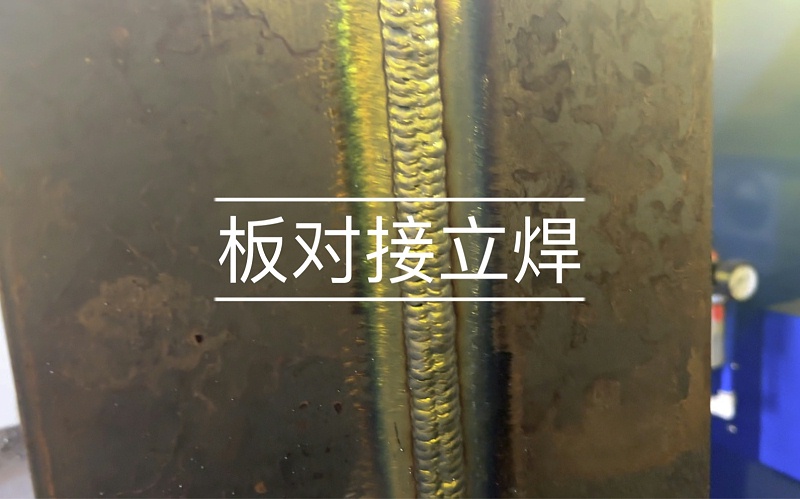

立角焊与立对接的操作有许多相同之处，如用小直径焊条和短弧焊接，操作姿势和握焊钳的方法基本相似。为掌握立焊的操作技能，还要注意下面几个环节。

1、焊接电流

在立焊对接条件下，焊接电流可稍微大些，以保证焊透。

2、焊条的位置

为了使两焊件能够受热均匀，保证熔深和提高效率，应注意焊条的位置和倾斜角度。如所焊的焊件厚度相同时，焊条与焊件的夹角应左右相等，焊条与焊缝中心线的夹角保持70°~90°范围。

3、熔化金属的控制

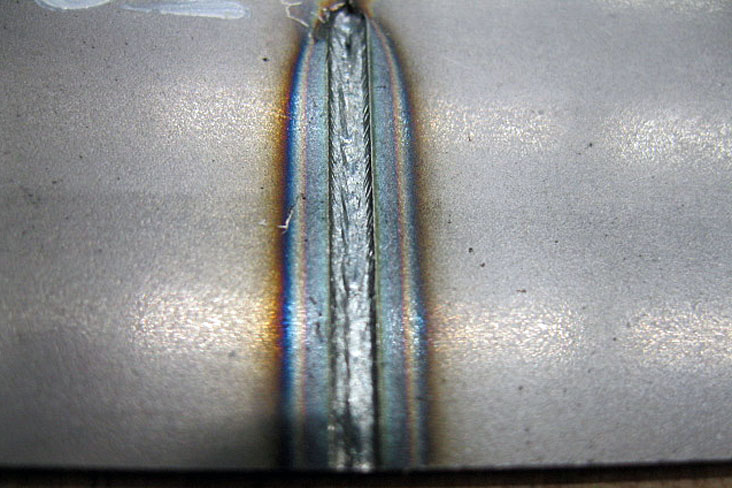

立角焊的关键是如何控制熔池金属，焊条要按熔池金属的冷却情况有节奏地上下摆动。在施焊过程中，当引弧后出现第一个熔池时，电弧应较快地抬高，当看到熔池瞬间冷却成一个暗红点时，很快将电弧下降到弧坑处，并使熔滴下落时与前面熔池重叠2/3，然后电弧再抬高，这样就能有节奏地形成立焊缝。如果前面一个熔池尚未冷却到一定程度，就过急地下降焊条，就会造成熔滴之间熔合不良，如果熔滴下落的位置不正确，会使焊波脱节，影响焊缝美观和焊接质量。

4、焊条的摆动

根据不同板厚和焊脚尺寸的要求选择适当的运条方法，对焊脚尺寸较小的焊缝，可采取直线往复运条方法；焊脚尺寸要求较大时，可采取月牙形、三角形、锯齿形等运条方法。为了避免出现咬边等缺陷，除选择合适的电流外，焊条在焊缝的两侧应稍停留片刻，使熔化金属能填满焊缝两侧边缘部分。焊条摆动的宽度应不大于所要求的焊脚尺寸，例如要求焊出10mm宽的焊脚时，焊条的摆动范围应在8mm内。

5、局部间隙过大时的焊接法

当遇到局部间隙超过焊条直径时，可预先采取向下焊的方法，使熔化金属把过大的间隙填满后，再进行正常焊接，这样可提高效率，并大大减少金属的飞溅和电弧偏吹。对间隙过大的薄板的焊接，采取这种方法，还有减少变形的效果。

重庆金多利科技有限公司为客户供应从焊接、切割、除尘及相关辅件等全流程的产品，公司配备一支经验丰富的技术团队，为客户提供板对接立焊,手工焊,二保焊机,埋弧焊焊接 及其他焊割设备产品的售前售中售后技术支持与维修服务。若有疑问请随时咨询我们！
